Устройство деревянных лестниц на тетивах

Лестницы на деревянных тетивах

Основные принципы построения лестницы на тетивах не отличаются от построения лестницы на косоурах. Лестничные проемы, опирания тетив на нижнюю и верхнюю балки, строятся по тем же принципам, что и в лестницах на косоурах. Главное отличие этих лестниц в способе опирания ступеней. В лестницах на косоурах ступени опираются на доски (косоуры) сверху, а в лестницах на тетивах ступени находятся между досок (тетив). Под действием вертикальной нагрузки на ступень проступь прогибается вниз и выпрямляется после снятия нагрузки, при этом на ее концах возникает распор. Чтобы тетивы не «расползлись» в стороны, их обычно соединяют металлическим прутком диаметром 8–12 мм с резьбой на концах и гайками. Либо используют тяжи других конструкций (рис.41).

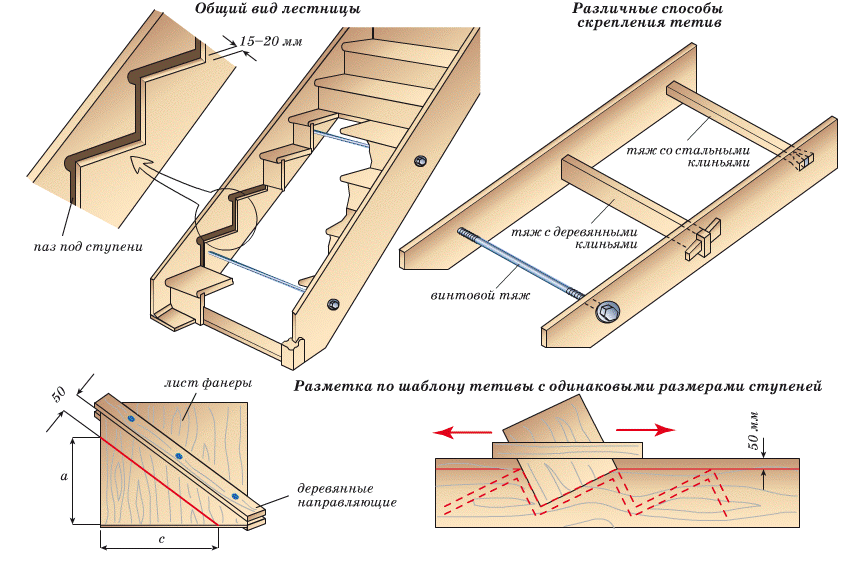

рис. 41. Лестница на деревянных тетивах с врезными ступенями

Наиболее распространенная конструкция — лестница с врезными ступенями. При ее изготовлении в тетиве выполняют вырезы — пазы глубиной 15–20 мм, в которые вставляют проступи и подступёнки. Для плотного прилегания проступи, пазы тетивы делают с ровными плоскостями и одинаковой глубины.

Во избежание перекашивания конструкции особое внимание следует уделить точности разметки пазов. Для разметки используется шаблон, практически аналогичный шаблону для косоуров, изготовленный из листа фанеры. С разницей лишь в том, что деревянные планки в этом случае прибиваются с отступом в 50 мм. Если отступ не делать тетива будет прорезана до самой кромки доски и превращена в косоур. Размер отступа величина не принципиальная, его можно сделать 40, 30 или 20 мм. В процессе разметки помните, что тетивы являются не одинаковыми деталями, а зеркальным отображением друг друга.

Разметка проступей и подступёнков осуществляется перемещением шаблона вдоль кромки тетивы. Для этого вдоль длинной кромки тетивы наносят опорную линию на расстоянии от кромки доски 50 мм (или на выбранном расстоянии). При перемещении шаблона по тетиве карандашом отмечается линия ступеней, вершины которой должны лежать на опорной линии тетивы. На концах тетивы продленная линия разметки проступи будет соответствовать уровню пола, а с другого конца перпендикуляр к вершине линии подступёнка будет соответствовать уровню пола второго этажа или междуэтажной площадки. Эти концы иногда советуют сразу отпилить, но все-таки лучше примерить тетиву по месту и вполне вероятно, что концы тетив будут использованы для врезки в перекрытия.

Пазы для проступей можно изготовить ручным инструментом, однако лучше воспользоваться ручной фрезерной машиной. Из какого бы материала ни была изготовлена тетива, из цельной доски или модифицированной (клееной) древесины, в любом случае пазы под ступени придется выбирать наискосок к направлению волокон. Для выполнения качественного паза удобнее воспользоваться электроинструментом и фрезеровать тетивы по фанерному трафарету. Для изготовления трафарета прибейте два бруска к прямоугольному куску фанеры параллельно кромкам тетивы так, чтобы расстояние между ними было равно ширине тетивы. Положите трафарет на тетиву и нанесите на нем опорную линию. Снимите рейки с шаблона ступени и положите его на трафарет для пазов так, чтобы совпали опорные линии. Проведите линии, соответствующие сторонам ступени. Поставьте проступь на трафарет к линии проступи и обведите ее. При необходимости расширьте размер отверстия на расстояние, равное расстоянию между фрезой и круглым фланцем фрезерной машины (рис. 42).

рис. 42. Изготовление в тетивах пазов и сборка лестницы

С помощью дрели и лобзика сделайте в трафарете увеличенное отверстие для проступи. Положите тетиву на козлы и установите трафарет на тетиве. Совместите линию первой проступи с линией проступи трафарета и временно прибейте трафарет к тетиве. Пройдите тетиву фрезой на глубину 15–20 мм в два–три прохода. В завершение работы обработайте углы пазов долотом.

Перед сборкой лестницы торец ступени и паз промазывают клеем. Разновидностей клеев для деревянных поверхностей существует достаточно много. Нет необходимости описывать какой-либо из них, инструкция по применению клея предлагается вместе с ним. В случаях, если пазы тетивы испорчены и ступени заходят в них недостаточно плотно, применяется метод расклинивания ступеней в пазах либо ступени укрепляются штырями, шпильками, болтами, шурупами и т.д.

При устройстве соединения на клиньях нужно пазы тетивы расширить с уклоном к задней части, чтобы они получили форму трапеций. Проступь, вставленная в пазы, расклинивается снизу деревянными клиньями, которые прижимают ее к верхней стороне выемки (рис. 43). Нередко для увеличения надежности соединения проступь дополнительно прикрепляют к тетиве шурупами, которые ввинчиваются с наружной стороны тетивы. Головки шурупов заглубляют в древесину тетивы и зашпаклевывают либо шурупы вкручивают глубоко в тетиву, отверстия заклеивают деревянными пробками и зашлифовывают.

рис. 43. Варианты соединений ступеней с тетивами

Возможны и другие способы крепления ступеней к тетивам. Проступи крепят к ним с помощью брусков квадратного и треугольного сечения, с помощью прибоин либо на стальных крепежных элементах. В этих случаях тетивы лестницы должны быть выполнены из строганных досок, быть гладкими, без пазов. К ним с внутренней стороны крепятся шурупами короткие бруски или прибоины. Ступени крепятся непосредственно к ним.

Скрепление проступи и подступёнка между собой производят несколькими методами (рис. 38), аналогичными соединениям лестниц по косоурам.

При устройстве поворотов лестницы на тетивах, не имеющих междуэтажных площадок, можно воспользоваться приемом, описанным для лестницы на косоурах, то есть использовать центральную опорную стойку или стыковать тетивы на балясинах ограждения (рис. 44), либо использовать вставные поворотные фитинги.

рис. 44. Варианты устройства соединений типа «шип–паз» в тетивах поворотных лестниц

Стыкование тетив лестницы на балясинах — красивое и изящное конструкторское решение, которое дает прочное и надежное соединение. В этой конструкции лестницы напряжения, возникающие на тетивах (в нижнем поясе лестницы), переносятся на ограждения (в верхний пояс лестницы). Иными словами, на нагрузку, возникающую при использовании лестницы, работает вся лестница: тетивы, балясины и ограждение. Получается единая жесткая пространственная система.

Сочленение тетив на поворотных фитингах более сложное в исполнении, позволяющее не ограничивать проектирование лестницы одним видом ограждения. По сути, этот узел представляет собой усеченный вариант сочленения на балясинах, без верхнего силового пояса. Поворотная балясина, на которой стыковались тетивы в предыдущем варианте, здесь заменяется короткими кусками тетив. К этим узлам предъявляют повышенные требования к качеству врезок и материала тетив.

Укрепление тетив двухмаршевых лестниц (рис. 45) достигается аналогичными приемами:
— на площадочную балку крепится центральная опорная балясина, в которую врубаются внутренние тетивы восходящего и нисходящего маршей либо тетивы укрепляются болтами к боковым ее граням, пристенные тетивы прибиваются к стене;
— на площадочную балку крепятся две стойки уменьшенного сечения, в одну из них врезается шипом тетива восходящего марша, а в другую — нисходящего.
Лестничные площадки, чаще всего, изготавливаются из дощатого пятидесятимиллиметрового настила (преимущественно шпунтованного), уложенного поверх площадочных балок, а у стен лестничной клетки — поверх пришитых к ним брусков. Снизу по площадочным балкам делают подшивку.

рис. 45. Варианты узлов соединения тетив на поворотной площадке двухмаршевой лестницы

Чаще всего для тетив применяется модифицированная древесина (клееные доски), а все врезки выполняются на клее. Нужно учесть, что узлы лестницы на деревянных соединениях — это скрип и постепенное расшатывание узлов. Поэтому, при недостатке опыта в столярных работах, для соединения тетив все-таки лучше использовать металлические стяжные изделия, которые могут зафиксировать узлы стыкований на весь срок эксплуатации лестницы. А для того чтобы лестница не рассыхалась, под лестницей или в непосредственной близости от нее желательно поместить большое растение с крупными листьями, которое будет повышать влажность воздуха, например, комнатную пальму.

Лестница деревянная на тетивах — делаем просто и надежно

Если вы собрались самостоятельно смастерить деревянную лестницу, но никогда раньше с подобной работой не сталкивались — делайте ее на тетивах, так как это наиболее простой вариант конструкции. Но ее необходимо грамотно спроектировать и правильно собрать. И далее мы подробно расскажем, как изготавливается лестница деревянная на тетивах.

Технология изготовления

Работу над изготовлением лестницы разобьем на четыре шага:

  1. Расчет и составление чертежа;
  2. Изготовление и установка марша;

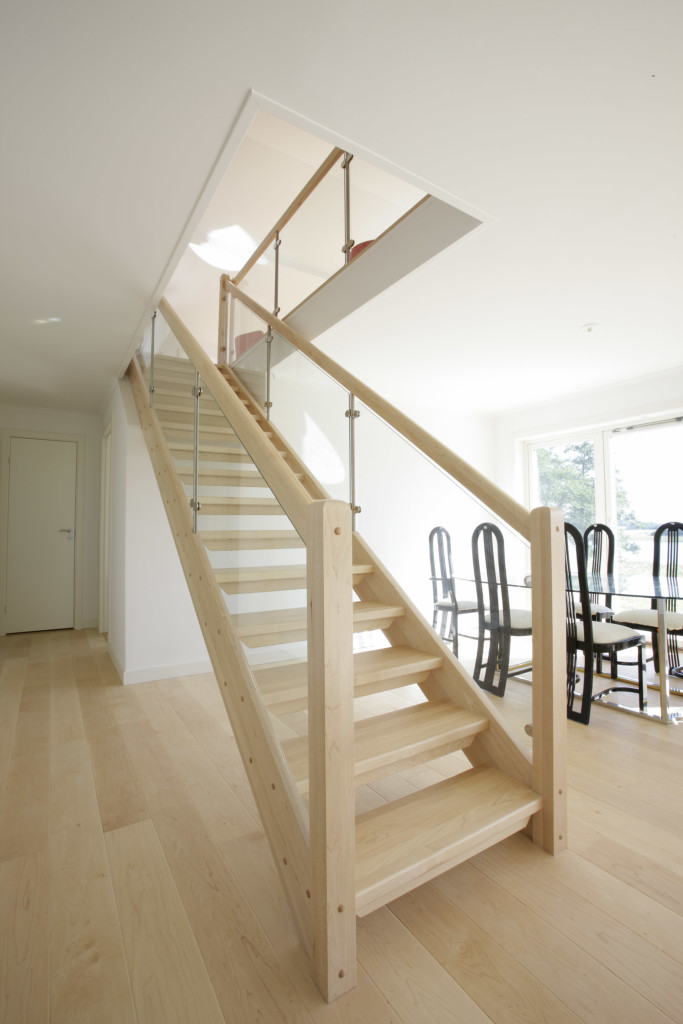

  3. Установка ограждения;
  4. Отделка.

Далее весь процесс разберем поэтапно.

Расчет и составление чертежа

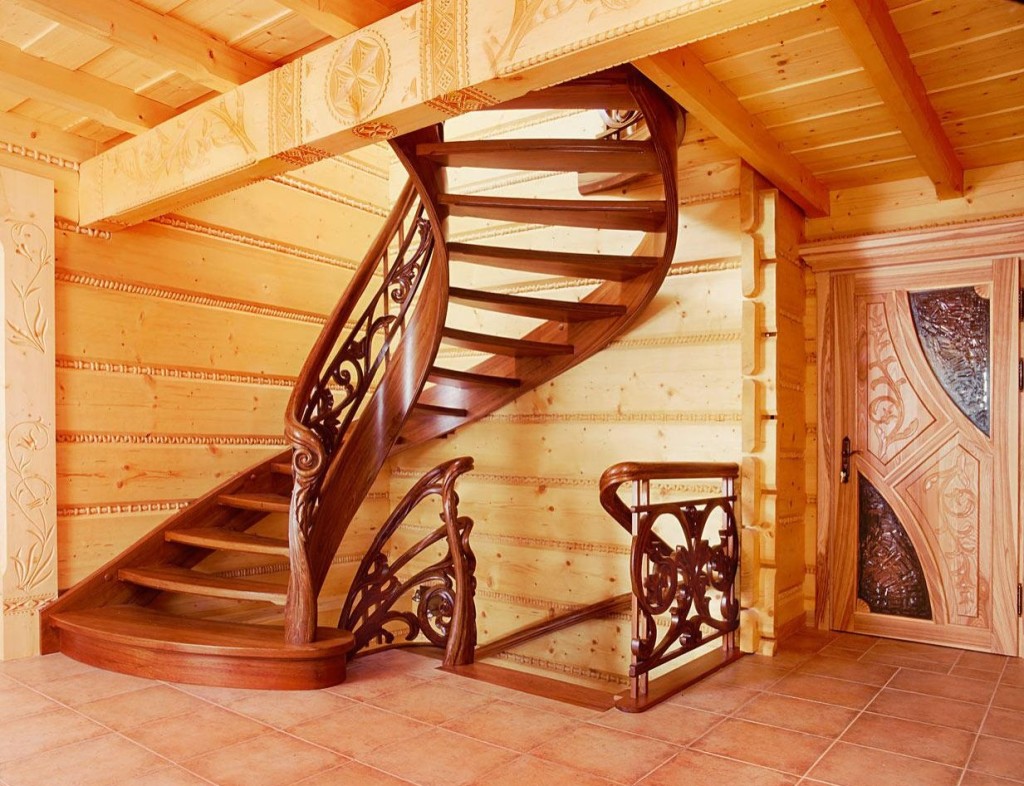

Лестницы на тетиве представляют собой маршевую конструкцию. Правда, существуют еще винтовые лестницы из дерева на гнутой тетиве, но и изготавливаются они очень сложно.

Сделать такую конструкцию в домашних условиях невозможно, тем более новичку, поэтому рассматривать их не будем.

Прежде всего, давайте разберемся, что такое тетива и чем устройство лестницы на тетивах отличается от других аналогичных конструкций.

Итак, тетива деревянной лестницы — это, по сути, балка к которой крепятся ступеньки. Особенностью тетивы является то, что она абсолютно ровная, т.е. не имеет вырезов под проступи и подступенки. В результате ступеньки фиксируются между балок, а не кладутся на них, как в случае использования косоуров.

Лестницы из дерева на тетивах в плане изготовления проще за счет того, что вам ненужно делать вырезы под ступени. Правда, без разметки, которая наносится одинаково на все виды балок, все равно не обойтись.

Чтобы лестница получилась безопасной, выполнять ее необходимо по определенным правилам, которые являются общими для всех лестниц:

  • Высота ступенек должна быть одинаковой иначе травм не избежать. Это связано с тем, что передвигаясь по лестнице, мы запоминаем высоту первой ступени и ожидаем такой же высоты от других;
  • Ступеньки нельзя делать выше 250 мм и ниже 140 мм, в противном случае передвигаться по маршу будет неудобно;
  • Нельзя делать глубину ступеньки менее 250 мм и более 330 мм;
  • Угол марша нельзя делать более 45 градусов. Оптимальный угол подъема составляет 30-38 градусов.
Читать еще:  Журнал учета проведенных противопожарных тренировок в школе

Обратите внимание! Высота и глубина ступеньки взаимосвязаны, так как расстояние между ступенями по прямой линии должно равняться человеческому шагу, который в среднем составляет 600-640 мм. Поэтому при увеличении высоты, необходимо уменьшать глубину, и, соответственно, наоборот.

Чтобы выполнить расчет конструкции с учетом этих требований, прежде всего, нужно измерить ее высоту. Если, вы делаете внутреннюю лестницу, к примеру, на второй этаж, ее высота будет равняться расстоянию от пола до пола. Допустим, в нашем случае этот параметр составляет 2,5 м.

Чтобы рассчитать параметры ступеней используйте следующую формулу — 2b+c=a=от 600 до 640 мм, где:

  • а — средняя длина шага взрослого человека;
  • b — высота ступеньки;
  • c — глубина ступеньки.

Возьмем среднюю оптимальную высоту — 17 см. Зная это значение, посчитаем, сколько ступеней будет иметь наша лестница — 250/17=14,7. Так как нам требуется целое число, подкорректируем высоту 250/15=166

Далее можем посчитать глубину ступеней — 2х165+b=620, следовательно, 620-330=290 мм. При желании вы можете подкорректировать это значение в пределах допустимой нормы.

Чтобы вычислить длину проекции конструкции на пол, полученную глубину умножим на количество ступенек 290х15=4350 мм. Зная высоту и длину конструкции, не составит труда посчитать и длину марша.

Обратите внимание! Делается это по теореме Пифагора, так как длина марша является гипотенузой, а длина проекции и высота — катетами.

После расчета необходимо определиться с нюансами конструкции. Обычно делают деревянные лестницы на одной тетиве или двух тетивах.

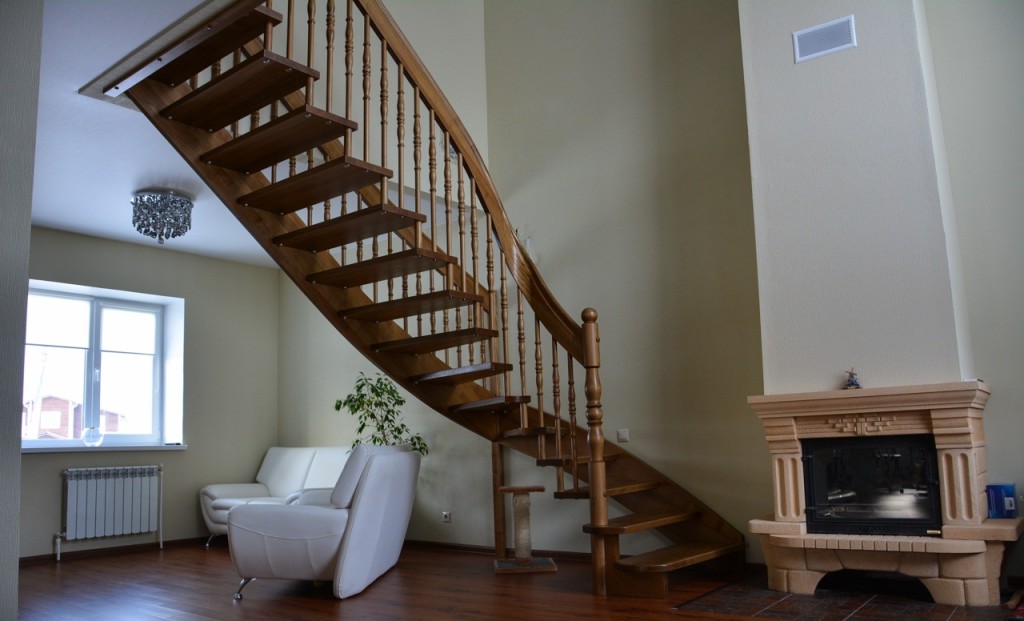

Конструкция на одной балке смотрится более «воздушной» и необычной, однако сделать ее прочной и надежной гораздо сложней, поэтому новичкам браться за изготовление подобной лестницы не рекомендуем.

Далее рассмотрим, как изготавливается стандартная конструкция, т.е. на двух балках.

Закрепить между ними ступеньки можно несколькими способами:

  1. Путем врезки ступеней;
  2. При помощи брусков, на которые укладываются ступени.

Обратите внимание! Наиболее надежной является деревянная лестница по тетивам с врезками, однако для ее изготовления требуется фрезер. Если такого инструмента у вас нет, проще закрепить ступени брусками.

Все нюансы будущей конструкции изобразите на бумаге, и укажите ее размеры. Конечно, работа над проектом отнимет некоторое время, но зато наличие даже самого простого чертежа перед глазами несколько упростит вам задачу.

Изготовление и установка марша

Для изготовления лестничного марша нам понадобятся следующие материалы:

  • Две доски 40х300 мм для изготовления балок;
  • Доски 30х300 для и ступеней;
  • Бруски 40х40 для крепления ступеней;
  • Столярный клей.

Изготовление лестницы по деревянным тетивам осуществляется в такой последовательности:

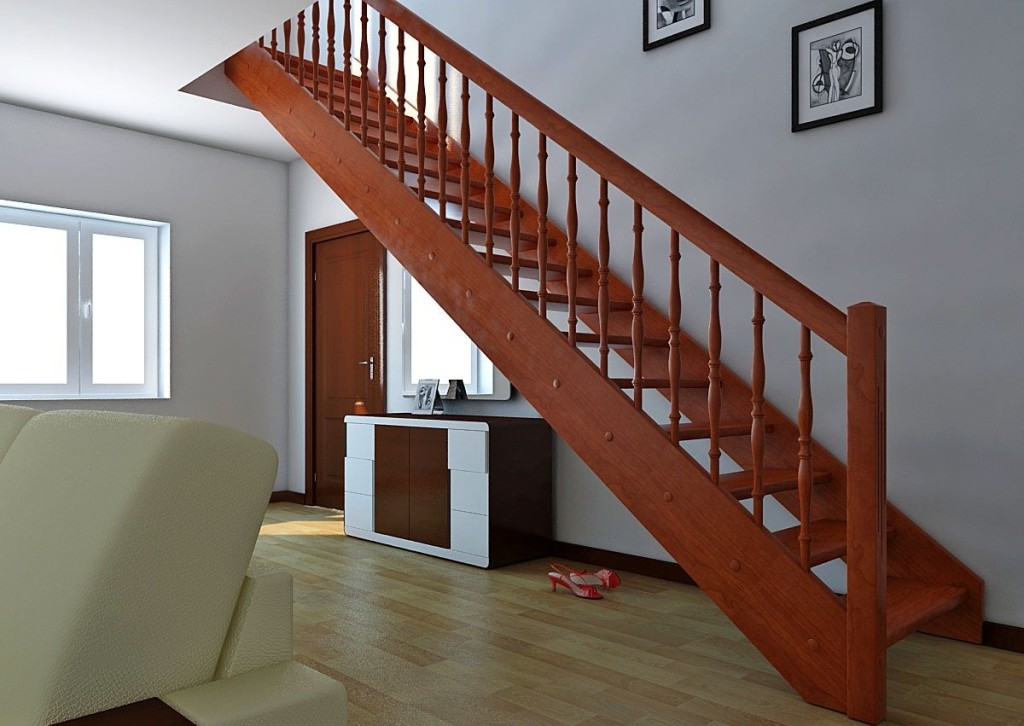

Лестница на тетивах

Чтобы понять, что такое тетива лестницы, достаточно посмотреть на торец изделия. Тетива – это опорная балка, на которую монтируются ступени будущей лестницы. От того, насколько точно спроектирована эта деталь, зависит прочность и качество всего марша. Тетива в качестве лестничного основания пользуется большой популярностью, т.к. отличается продолжительным сроком эксплуатации. Рассмотрим основные характеристики изделия более подробно.

Характеристики и преимущества

Большинство деревянных лестниц крепятся на тетивах, либо косоурах. Косоур – кривая балка, поддерживающая ступени только снизу. Для фиксации проступей в косоуре делают пропилы под них. Такая конструкция обладает большой несущей способностью и экономит пространство.

Лестница на тетивах представляет из себя более массивное изделие. Для установки проступей используются две балки и специальные бруски. Чтобы увеличить прочность конструкции, под ступеньками устанавливаются тяжи

К преимуществам лестницы на тетиве относятся:

  • относительная простота монтажа и реставрации (при необходимости мастер может демонтировать часть пролета, либо весь марш);
  • продолжительный срок эксплуатации;
  • прочность конструкции;
  • скрытые ступени;
  • защита стены от запыления;
  • свободное расположение балясин;
  • разнообразие проектов (тетива позволяет конструировать винтовые, поворотные, закругленные и прямые лестницы).

В зависимости от эксплуатационных характеристик будущего марша подбирается соответствующий тип тетивы для лестницы.

Классификация тетив

Тетива может быть основной частью самонесущей лестницы из дерева, либо элементом металлического сварного каркаса. В любом случае заготовки делятся на несколько разновидностей. В зависимости от формы тетивы бывают:

При изготовлении основного элемента крепежа используют различные материалы. На современном рынке все чаще встречаются гнутые клееные заготовки для винтовых лестниц. Они изготовлены из высокопрочных деревянных пластин, склеенных для увеличения несущей способности. Другими наиболее популярными материалами при изготовлении тетив являются:

Деревянные модели изготавливаются из плотных пород: сосны, кедра, дуба, лиственницы, красного дерева, орегонской и бразильской сосны. При изготовлении ступеней хвойные породы дерева не используют ввиду их низкой износостойкости.

Тетивы также различаются системой крепежа ступеней:

  • врезные ступени (такая тетива лестницы имеет пазы для приступей);
  • задвижные (отличаются от врезных глубиной паза);
  • с применением уголка (на боковинах тетивы крепятся деревянные бруски, либо металлический уголок, на который в дальнейшем монтируют ступень).

Изготовление лестницы на тетиве своими руками

Лучшим материалом для изготовления лестницы на тетиве является дерево. Это наиболее экологичный, дешевый и простой в применении материал. Построить деревянную лестницу на тетивах сможет даже начинающий столяр. Перед тем, как приступить к изготовлению конструкции, необходимо выбрать наиболее подходящий вариант для вашего помещения. Существуют несколько моделей лестницы на тетиве:

  • приставная со стеновым креплением (для загородного дома и дачи);
  • складная модель (чердачная), где в качестве соединительных элементов применяются каретки, петли и прочие крепежные элементы;
  • винтовая, где тетива лестницы монтируется с наружной стороны;
  • маршевая.

Одномаршевая лестница считается самой простой конструкцией. Ее строят как на косоурах, так и на тетиве. Для изготовления одномаршевой модели необходимо тщательно выбирать пиломатериалы. Длина и ширина брусьев должна быть такой, чтобы при изготовлении тетивы не понадобилось сращивание. Оно ослабляет прочность конструкции и лестница может рухнуть под своим весом.

После выбора модели лестницы строители производят расчет необходимого количества ступеней, их размер и частоту. Сделать это можно с помощью строительного онлайн-калькулятора. На этапе подготовки также определяется полезная ширина марша. Она рассчитывается «в просвете», то есть между поручнем и стеной.

Определившись с параметрами конструкции, установщики переходят к нанесению разметки. На заготовленных брусьях зеркально отмечают линии будущих пазов. Точки на тетивах должны максимально совпадать. В противном случае, ступеньки не встанут в пазы ровно. Пазы вырезаются на внутренней части тетивы с помощью фрезера. Глубина каждого не должна превышать 2 см.

В каждое углубление вбивается проступь – горизонтальная часть ступени. В зависимости от ширины ступени 80, 100, 120 см подбираются доски толщиной 4, 5, 6 см. В зависимости от проектного плана к проступи может быть прикреплен подступенок (высота шага). Части ступени могут быть соединены с помощью паза, шурупов, крепежей, либо треугольной рейки и клея.

После того, как все ступени будут установлены на одну из тетив, с другой стороны прижимается вторая. Строители подбивают ее с помощью деревянного молотка, чтобы вогнать все проспупи в пазы.

Между собой тетивы могут быть соединены дополнительными крепежными конструкциями – тяжами. В зависимости от предполагаемой нагрузки на лестницу строители выбирают стальные, деревянные или винтовые тяжи. Металлическое крепление препятствует раздвиганию боковин, поэтому устанавливается в начале, середине и конце марша. Деревянные тяжи вбиваются через каждые 5 ступеней.

Готовое изделие поднимают к потолку и крепят к опорным и несущей балкам. На заключительном этапе к лестнице крепятся перила и балясины.

Полезно знать

Впервые устанавливая лестницу на тетиве, строитель может ошибиться в расчетах. Чтобы избежать проблем с изготовлением и установкой пролетов, полезно знать несколько строительных хитростей:

  1. При нанесении разметки на опорные балки следите за тем, чтобы точки взаимного расположения будущих пазов совпадали точно. Для этого можно использовать заранее подготовленный фанерный шаблон.
  2. Тетива должна быть немного больше предполагаемой высоты лестницы. Оставшийся кусок заготовки пригодится для врезки в потолочную балку во время конечного монтажа.
  3. Пазы для ступеней вырезаются поперек направления волокон древесины.
  4. Перед монтажом конструкции пазы обрабатывают клеем. Это поможет при фиксации ступеней и предотвратит рассыхание древесины.
  5. Дополнительно ступени и тетиву можно соединить с помощью гвоздей.

Видео-уроки по изготовлению лестниц на тетивах

Построить одномаршевую лестницу на тетиве своими руками вам помогут видео-уроки. В них подробно описывается поэтапное возведение деревянной конструкции.

2 шаг. Сортировка заготовок

3 шаг. Разметка пазов на ступенях

4 шаг. Фрезеровка пазов

5 шаг. Выбор материалов

6 шаг. Черновая сборка лестницы

Сегодня готовые лестницы на тетивах можно приобрести в большинстве строительных магазинов. Однако, изготовление конструкции своими руками не только поможет сэкономить деньги, но и не составит большого труда. С проектом деревянной одномаршевой лестницы может справиться один человек.

Тетива для лестницы: основные типы и инструктаж по установке

Способов сборки лестничных конструкций существует несколько. Что-то требует работы специалистов, а что-то можно собрать и собственными силами.

Один из таких вариантов и предполагает, что лестница будет конструироваться на тетивах.

Фото тетивы и разметка подступенка

Тетива в лестницах

Здесь возникает естественный вопрос, что такое тетива лестницы? Существует достаточно простое определение – это опорная несущая конструкция лестничного пролета, которая представлена в виде балки со специальными вырезами на внутренней стороне. Вырезы обозначаются как пазы или гнезда и в них располагаются ступени.

Это не единственный способ крепления ступеней, но именно он считается классическим. Данный тип крепления позволяет ступенькам сливаться с тетивой, не демонстрируя своих торцов.

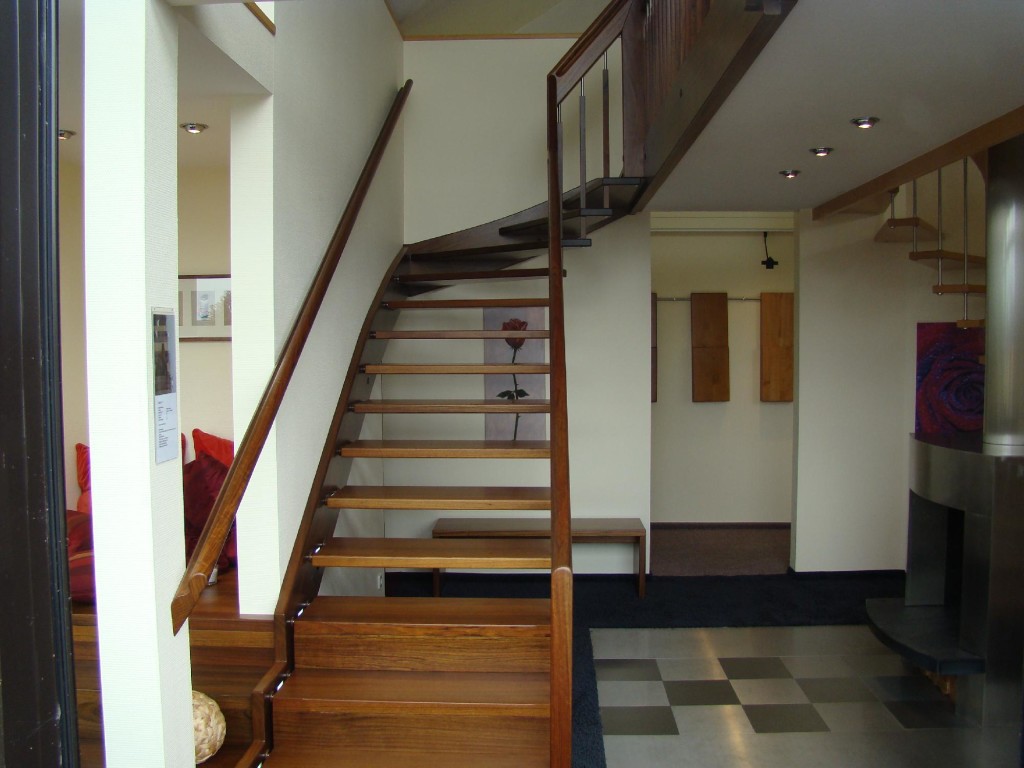

Пример классической конструкции на тетиве

Материал и габариты

С точки зрения материала, тетивы для лестниц могут изготавливаться из дерева или металла, а так же из железобетона.

Читать еще:  Ежедневная тренировка для похудения в домашних условиях

Выбирая древесину, в качестве материала, можно пойти двумя путями:

  • Хвойные породы, ель, сосна, пихта, кедр. При всех плюсах, эти породы выделяют смолу, которая впоследствии может мешать нормальному окрашиванию лестничного пролета.
  • Лиственные. Дуб, клен, вишня, бук. Это наиболее предпочтительный вариант (см. также статью Лестницы из дуба – особенности изготовления и сборки).

Габариты тетивы всегда зависят от длины лестничного марша, однако можно привести стандартные размеры для деревянной опорной балки, с учетом ширины в 90 см, это минимум 40 мм толщина и 300 мм – ширина балки. Глубина прореза гнезда рассчитывается на уровне 20-30 мм. (см. также статью Необходимая ширина лестничного марша)

Важно!
Размер между вырезами и ширина гнезда в боковых плоскостях балки задают все основные характеристики пролету.
Это и ширина проступи, и высота шага и угол наклона конструкции.

Производство

Если речь об опорных балках из древесины, то изготовление тетивы для лестницы, первым делом потребует подобрать пиломатериал, причем размер по длине и ширине должен соответствовать проектным рекомендациям. Таким образом, получается цельная балка, без сращивания.

Пример идеальных балок для тетивы

Минимально допустимый размер ширины балки – 275 мм, это обусловлено тем, что над ступеньками и под ними должна оставаться полоса тетивы шириной не менее 50 мм.

Вторым шагом идет разметка тетивы лестницы, а здесь необходимо учитывать, что фактическое количество ступеней в лестничном пролете будет меньше, чем расчетное. Просто за ступень принимается уровень пола второго уровня.

Разметку можно произвести двумя простыми способами:

  • Используя уголок и линейку. Но здесь всегда высок риск погрешности.
  • Используя специально подготовленный шаблон.

Разметка угольником

Кроме того, нужно определить вариант расположения ступеней по отношению к тетиве.

И здесь так же есть два варианта:

  • Без опорной линии. В этом случае паз делается открытым.
  • С опорной линией, врезки производятся закрытыми.

Важно!
Есть и третий вариант, при котором разметка проводится не для врезок, а для опорных креплений, накладок или металлических уголков.
Здесь она проводится так же, учитывая опорную линию.
Опорная линия, это нанесенная черта вдоль всей длины кромки балки, которая располагается на определенном, например, 50 мм, расстоянии от кромки балки.
Все деревянные заготовки обрабатываются антисептиками и пропитываются грунтовкой до того, как начинается работа.

Расчет

Инструкция по расчету лестницы основана на формуле, которая работает на длине шага.

Схематически можно все отобразить следующим образом:

  • Средняя длина человеческого шага 60-66 см, точнее – 63 см, соответственно используется формула – 2 высоты ступени + глубина ступени = 63±3 см.
  • При этом самый оптимальный наклон лестничного марша составляет от 30° до 40°.
  • Глубина ступени должна соответствовать 45 размеру обуви, то есть быть не меньше 28-30 см. Если даже тетива не может обеспечить такую глубину, то тогда ступень выбирается более широкой, и недостаток компенсируется выступом.

Важно!
Глубина ступени играет определяющую роль в вопросе безопасного подъема и спуска по любому лестничному маршу.

Высота ступеней должна быть на уровне 15-20 см.

Работа собственными силами

Самостоятельное изготовление лестничного пролета начинается с расчетов и подготовки необходимого материала. После чего производится своими руками разметка, и начинается непосредственно процесс изготовления.

Для работы потребуются определенные инструменты:

  • Рулетка, линейка, угольник, строительный уровень
  • Электролобзик.
  • Ручной фрезерный станок.
  • Дрель.
  • Молоток с резиновым наконечником.

После разметки необходимо провести вырез гнезд. Это достаточно просто делается ручным фрезерным станком, таким образом, тетива для лестниц полностью подготавливается под установку ступеней

В зависимости от типа крепления ступеней производится либо закрытый вырез гнезда, либо открытый паз.

В третьем варианте по разметке просто устанавливаются опорные соединения.

Виды креплений и разметка под них

Далее идет крепление всей конструкции. Здесь сразу необходимо отметить, что лестничная тетива примыкает непосредственно к двум плоскостям, это лестничная площадка первого этажа, и потолочное перекрытие, или половина второго этажа.

Таким образом, на лестничную площадку оказывается определенная нагрузка. Любые, в том числе и деревянные лестницы на тетивах, представляют собой статическую конструкцию, в которой балки располагаются на двух опорах. Помимо этого, лестница всегда находится в наклонном положении.

Именно по причине технических моментов в конструкции, на нижнюю опору лестничного марша всегда приходится максимальная нагрузка, причем и горизонтального и вертикального типа.

А вот на верхнюю опору нагрузка воздействует исключительно вертикального типа, и только в том случае, если тетивы лестничного пролета опираются на площадку лишь в горизонтальной плоскости.

Пристенная тетива

Крепление и установка тетивы

В том случае, если крепление тетивы деревянной лестницы проходит у стены, а это самый предпочтительный вариант, пристенную балку нужно тщательно измерить, и произвести отпил сверху, где она будет опираться на поперечную балку проема, и снизу, где тетива ровно ляжет на плоскость пола.

Пример крепления конструкции на опорную стойку

Важно!
«Сажать» всю конструкцию на клей, и соединять окончательно можно будет после того, как будет произведена вся подгонка балок к уровням полов.

Подгонка пристенной тетивы в верхней части производится следующим образом:

  • Собранный марш кладется на бок, так чтобы пристанная тетива оказалась внизу, далее проводится линия по внутренней стороне подступенка и верхней ступени.
  • Теперь прочерчивается ещё одна линия, которая пойдет от задней кромки фризовой проступи до самого уровня плинтуса, на практике наиболее часто встречается линия длиной в 75 мм.
  • Далее верхний подступенок снимается, это вариант напоминаем еще раз о том, что окончательный монтаж производится после всех подгонов, и тетива отпиливается по заданным направляющим.
  • Касательно того, как делается установка тетивы лестницы по линии пола, можно отметить, что здесь проводится параллельно нижней проступи линия, по которой низ балки отпиливается.
  • Перед тем, как устанавливать конструкцию, необходимо на верхней опорной стойке сделать выемку, именно с ее помощью, стойка будет плотно насаживаться на верхнее перекрытие. Выемка всегда производится, непосредственно при монтаже всего марша лестницы, полностью готовой к установке.

Схематическое расположение креплений

Помимо этого, лестница на тетивах своими руками предполагает наличие шпунтов для крепления с верхней и нижней опорными стойками. Естественно, в стойках должны быть произведены специальные пазы для шпунтов.

Весь лестничный марш удерживается под собственным весом, однако для надежности, марш крепится шурупами через опорные стойки к балкам, а через тетиву к стене.

Очень важно перед тем, как крепить тетиву лестницы к полу определить способ крепления, ведь именно на этом участке будет постоянно оказываться серьезная нагрузка.

Наиболее предпочтительно выглядят следующие типы крепления:

  • Опорная стойка может быть установлена в специально подготовленном отверстии в стяжке пола.
  • Опорная стойка крепится стальными анкерами.

Второй вариант намного более просто реализуется на практике, особенно, учитывая, что работа ведется самостоятельно.

Вывод

Среди всех конструкций лестница на тетиве + своими руками сооруженная, считается наиболее простым вариантом. Особенно, если она прямолинейная и состоит из одного марша.

Такая конструкция подходит как для частного дома или дачи, так и для обустройства квартиры из двух уровней.

Плюс, это достаточно недорогой вариант лестничного пролета, который не обязательно даже делать с ограждениями, а в этом случае достаточно будет только приобрести две балки и доску для ступеней. А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Устройство и создание лестничной тетивы: какую функцию она выполняет?

Тетива лестницы – это один из основных элементов конструкции. И если вы планируете самостоятельно проектировать, изготавливать и устанавливать лестницу в вашем доме, то рекомендуем детально изучить ее виды и способы изготовления, так как цена ошибки в этом случае может быть высокой.

Назначение элемента

Что же такое тетива лестницы и для чего она нужна? Это основной опорный несущий элемент лестницы, выполненный в виде наклонной балки. Как правило, таких балок две (но также возможно крепление лестницы непосредственно к стене с одной стороны). На внутренних сторонах балок делаются вырезы, в которых располагаются ступени.

То есть, другими словами, тетива удерживает ступени, не давая им разбежаться, – по сути, это каркас лестницы. Тетиву можно заказать у специалистов, сообщив необходимые размеры, или выполнить своими руками по ГОСТ. Главное – правильно рассчитать все параметры, выбрать косоур (например, они могут быть изогнутыми) и следовать нашим рекомендациям.

Особенности

Сложность изготовления тетивы лестницы в ее больших размерах и необходимости точных расчетов, ведь лестница должна быть, прежде всего, безопасной и комфортной в дальнейшем использовании. При расчетах параметров лестничной тетивы учитывается многое: длина и уклон будущего лестничного марша, глубина ступеней, их количество, крепеж будущей лестницы наверху и внизу.

В зависимости от помещения, высоты между этажами, вида ограждения тетива может иметь разные размеры.

Если позволяет размер помещения, то можно сделать длинную лестницу. Если же пространство ограничено, то лучше остановить выбор на конструкции, состоящей из двух маршей, также возможно увеличить угол наклона. Но обратите внимание, что комфортным считается уклон 30—40 градусов.

Если уклон сделать больше, то лестница получится крутая и неудобная в эксплуатации. К тому же такой уклон увеличивает риск падения человека. Даже уклон в диапазоне 40—45 градусов уже будет неудобен для пожилых людей и маленьких детей. Такой уклон допускается использовать, но только на очень коротких лестницах в случае острой необходимости (также допустимо для вспомогательных лестниц, например, в подвал или на чердак).

Виды и требования к конструкции

Практически все классические лестницы собраны на тетиву. Существует несколько их видов.

  1. Приставные. Это самый простой вариант в исполнении, такая лестница есть практически в каждом доме. Две балки соединены поперечными перекладинами – ступеньками. Если снабдить приставную лестницу дополнительными опорами, то получится стремянка.
  2. Складные чердачные. По своему назначению такие лестницы выполняются из нескольких секций, что позволяет тетиве складываться. Для соединения частей тетивы используются петли или другие крепежи. Такого типа лестницы используются для второстепенных помещений (чердаки, подвалы), и зачастую их выбирают в случае, если для полноценной лестницы недостаточно места либо предполагается их нечастое использование. Складные лестницы для основных помещений запрещены нормативами.

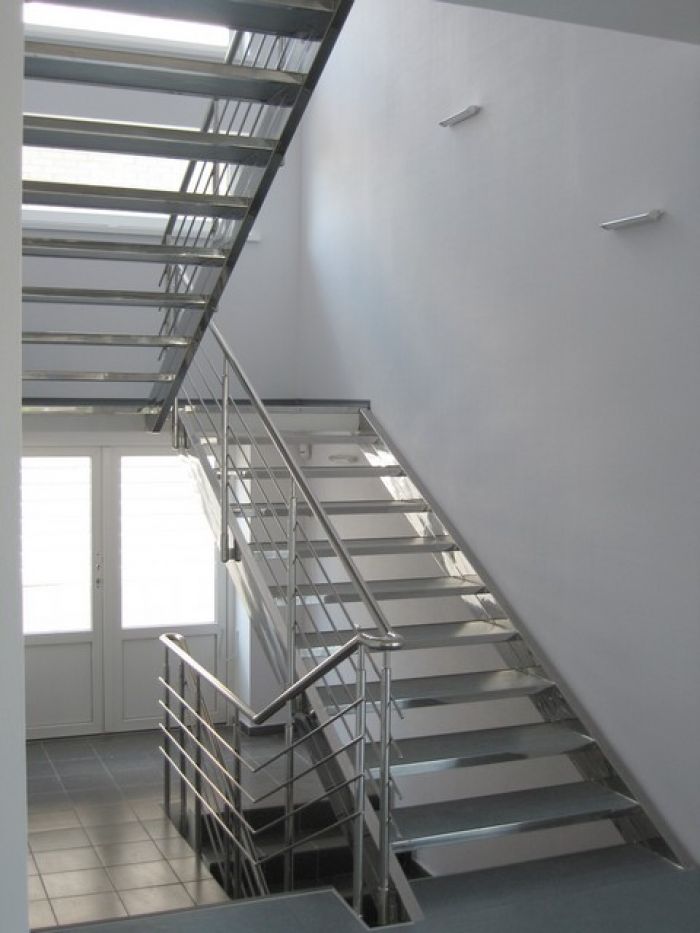

  3. Маршевые. В качестве наглядного примера можно привести обычную лестницу в подъездах многоэтажных домов. Такая лестница формируется двумя балками и ступеньками, которые как раз и формируют марш.

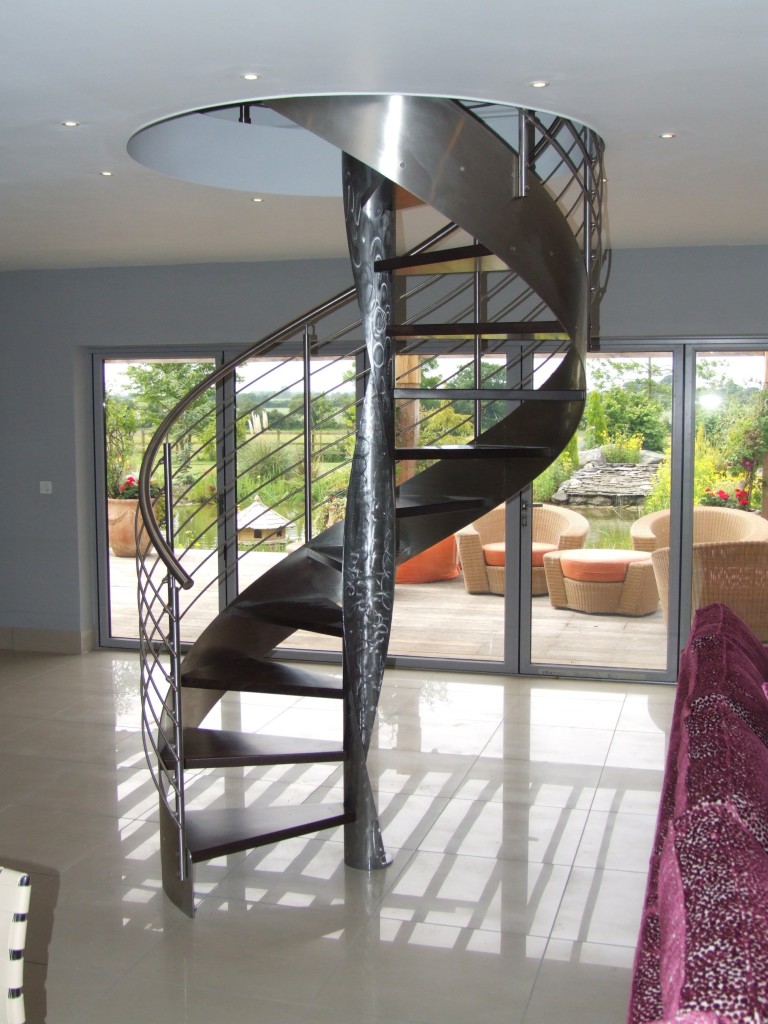

  4. Винтовые. В этом случае тетива может располагаться с наружной стороны.
Читать еще:  Бадан посадка и уход осенью надо скашивать

Также можно определить группы по способу монтажа ступеней.

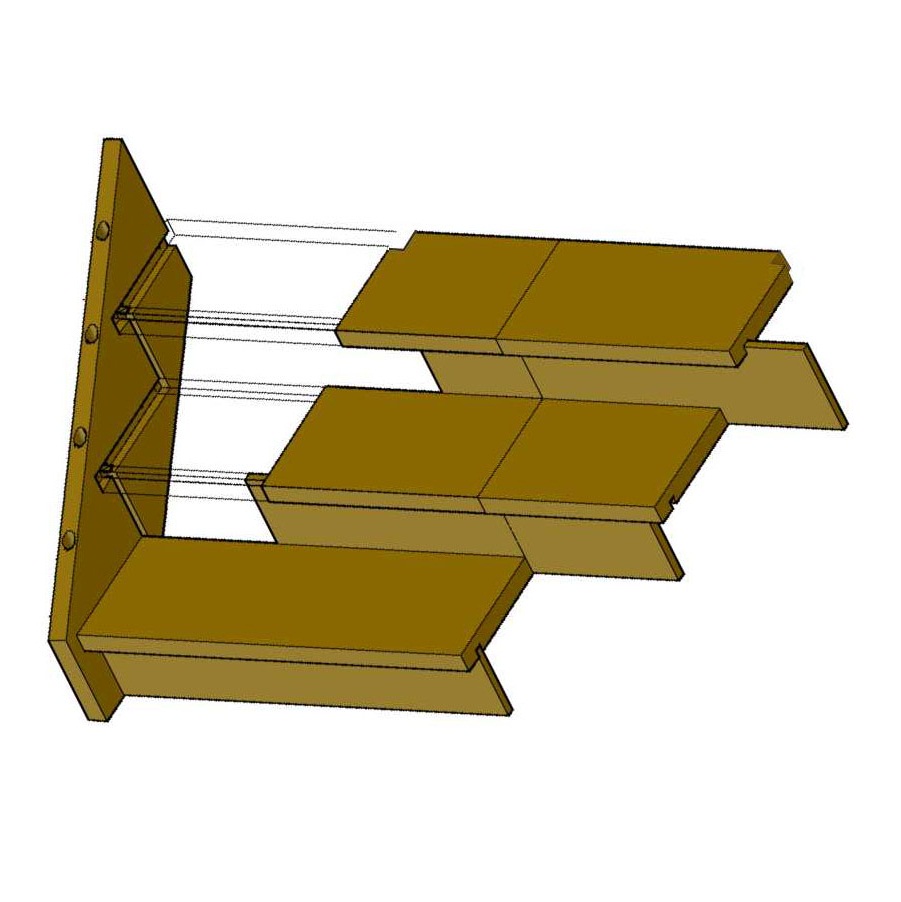

  1. Врезные. С внутренней стороны балки фрезерным станком делает паз, в который позже забивается ступенька. Если лестница планируется открытой (без подступенников), тогда можно ограничиться одним пазом.
  2. Задвижные. В отличие от врезных тут паз делается насквозь, и ступени задвигаются внутрь. Этот вариант хорош тем, что при необходимости ремонта какой-то одной ступени не потребуется разбирать всю лестницу, а достаточно будет просто вытащить ступень и заменить новой.
  3. Использование уголков. Если вы не уверены, что сможете вырезать пазы симметрично, то можно использовать крепление с помощью металлических уголков. То есть металлические уголки закрепляются на боковинах, и потом ступени просто накладываются поверх и прикручиваются. Этот вариант особенно хорош для новичков.

Материалы

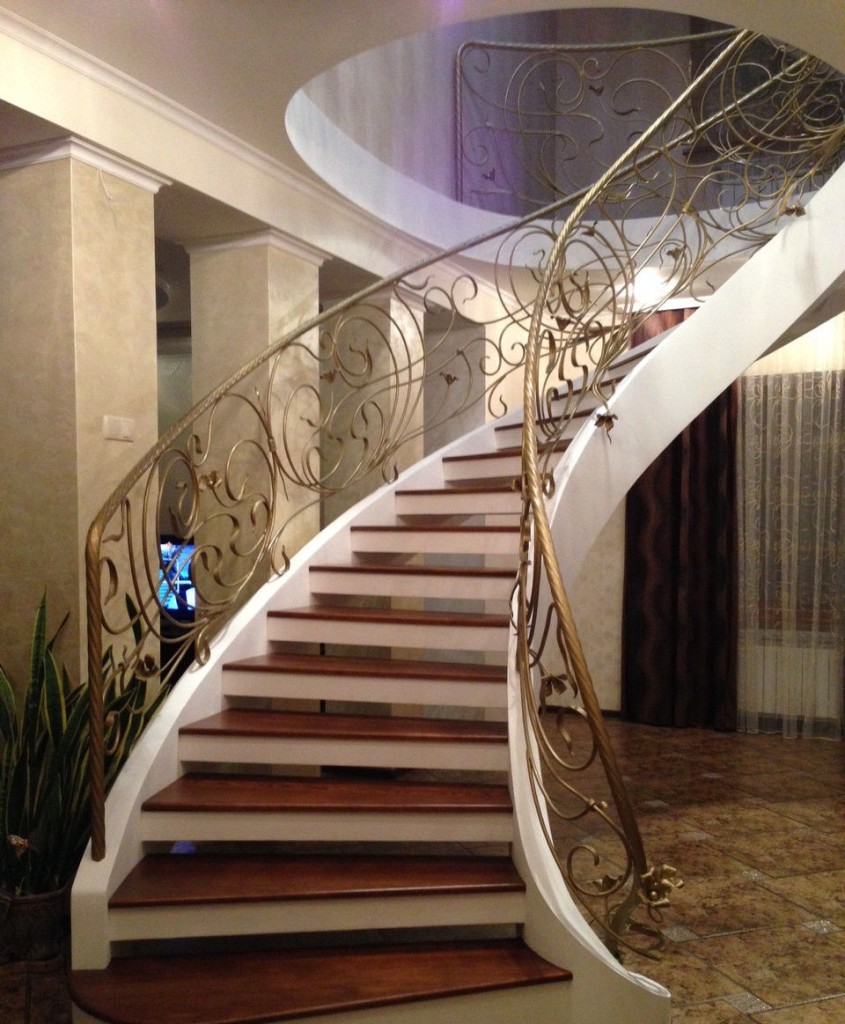

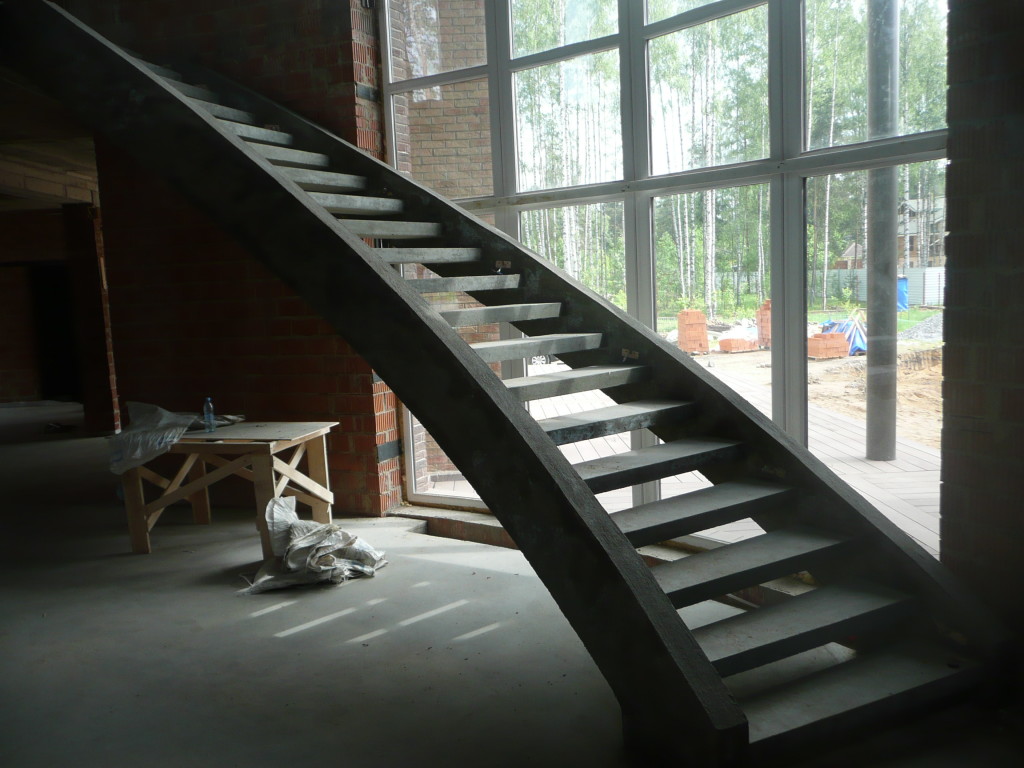

Материалы, из которых могут быть изготовлены тетивы для лестниц, многообразны – это и дерево, и металл, и даже железобетон. Выбор материала зависит от дизайнерского решения, назначения лестницы, бюджета и личного вкуса.

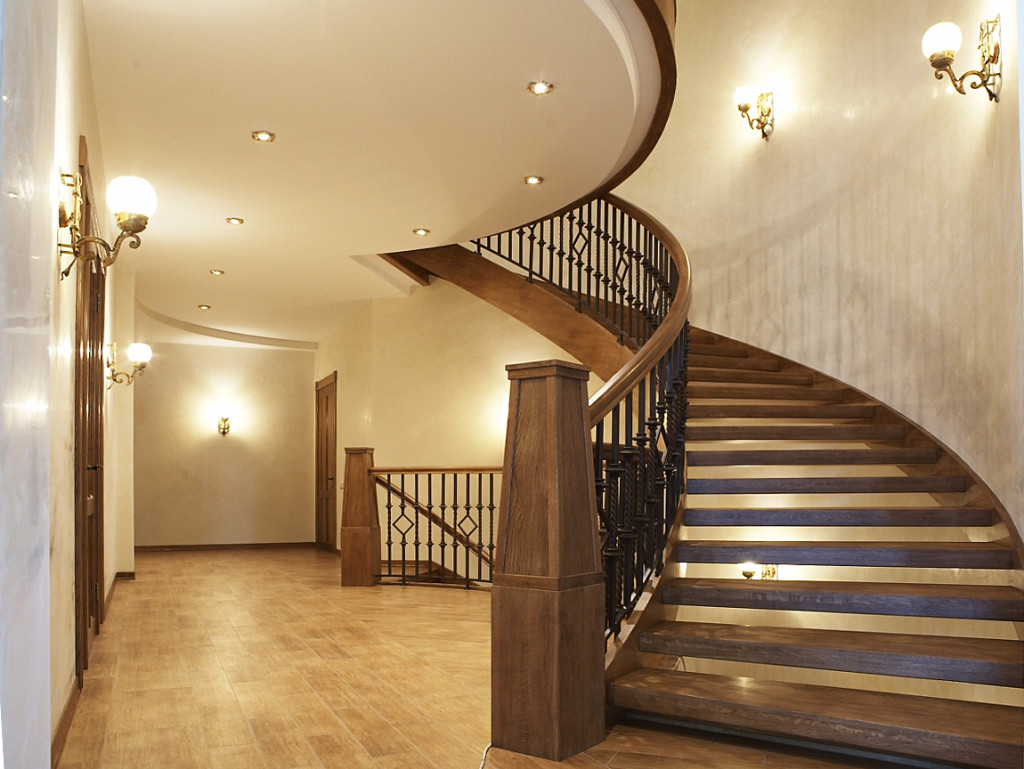

Дерево

Если говорить о дереве, то тут есть свои плюсы и минусы. Прежде всего, это наиболее бюджетный вариант, который можно реализовать в домашних условиях. Деревянная лестница всегда придает уют дому. Что касается вида дерева, то лучше выбирать лиственницу, клен, дуб, вишню или бук: в отличие от хвойных пород дерева они не будут выделять смолу, но если вас это не смущает, то можно выбрать ель, пихту, сосну или кедр.

При выборе древесины нужно обратить внимание на ее состояние: она должна быть хорошо просушенной и без дефектов.

Плохо просушенная древесина грозит свести весь труд насмарку – лестница будет скрипучей и небезопасной. Материал для тетивы стоит выбирать необходимого размера (по ширине и длине), чтобы не требовалось сращивать. Так обеспечится высокая надежность будущей конструкции.

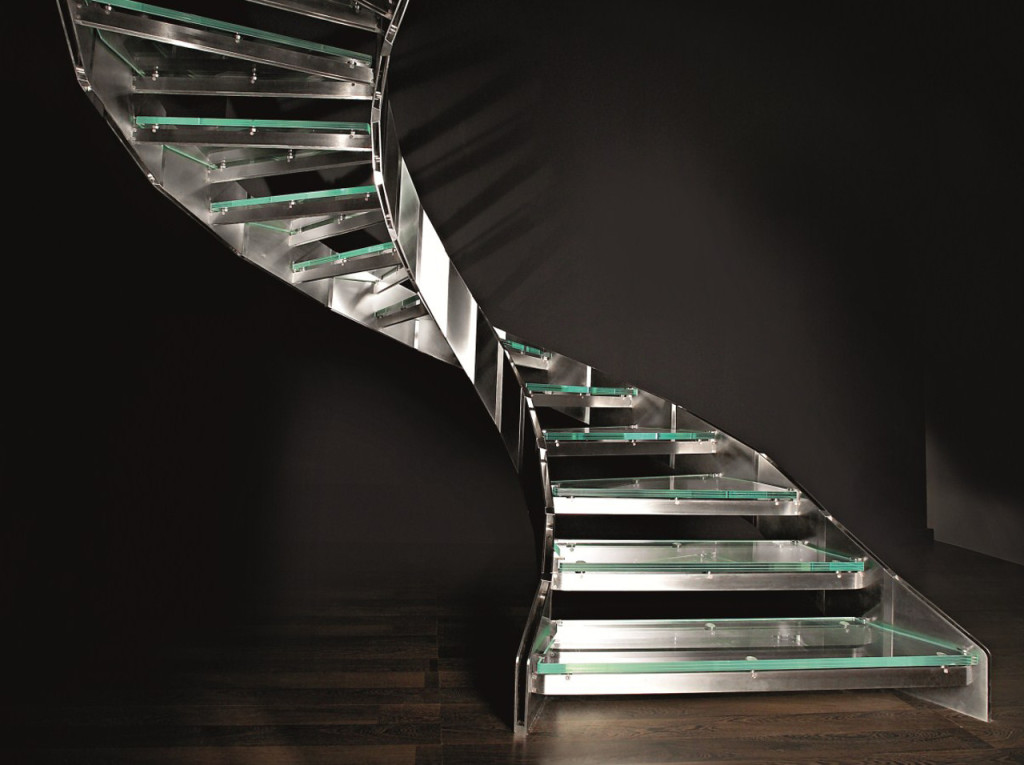

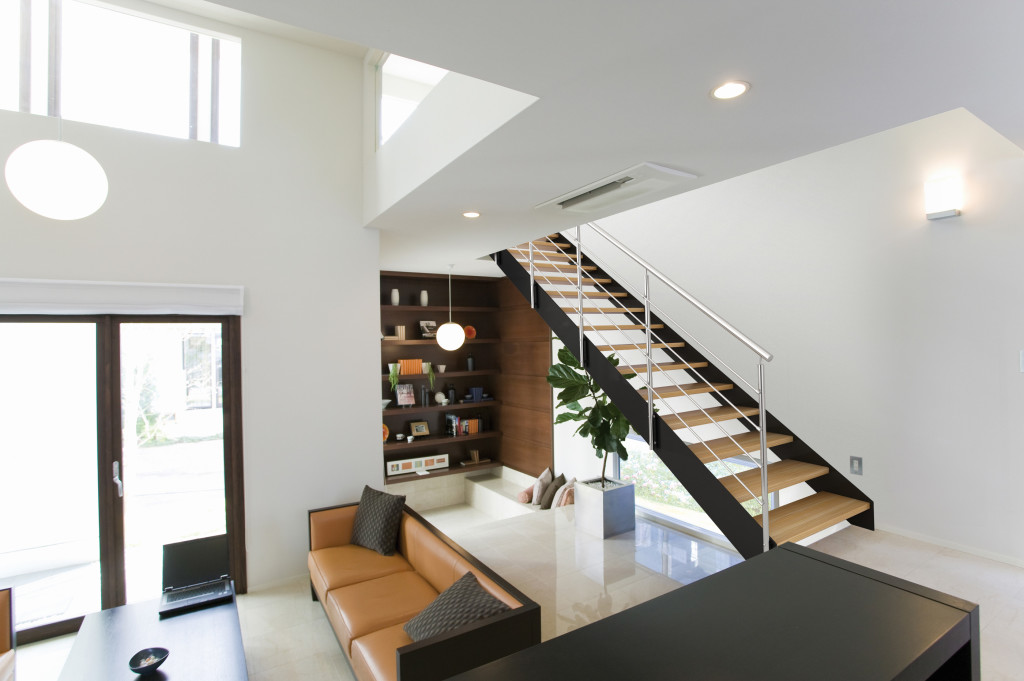

Металл

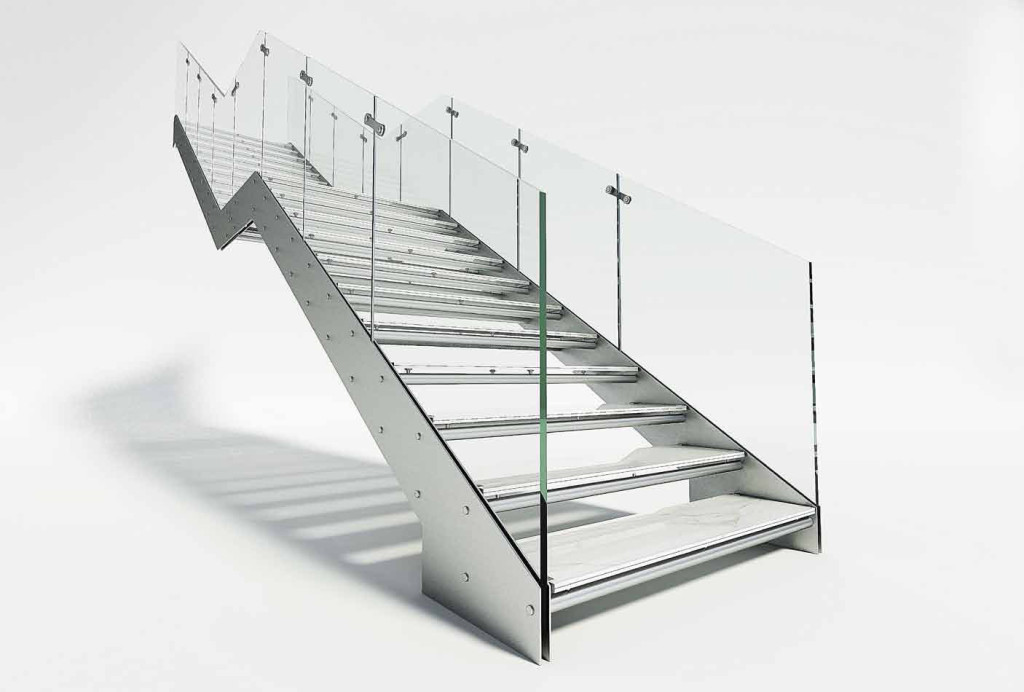

В плане невысокого бюджета металлическая конструкция недалеко ушла от деревянной, но для самостоятельного изготовления металлической тетивы потребуется сварочный аппарат и навыки работы (если вы новичок в этом деле, то рекомендуем выбрать сварочный аппарат инверторного типа).

Основные плюсы этого материала – надежность, высокая несущая способность и продолжительный срок службы.

Делаем своими руками лестницу на тетивах

Несмотря на широкое разнообразие лестничных пролётов, в современном мире большинство людей предпочитает именно классические варианты лестниц. Действительно, классика – это качество, проверенное временем, и здесь можно быть уверенным в удобстве и надёжности конструкции. Поэтому нередко в частных домах встречаются именно лестницы на тетивах.

Краткое описание

Лестница на тетивах имеет достаточно простую конструкцию. Характерная особенность данного типа лестниц – это врезные ступени, устанавливаемые в специальные пазы. То есть, в боковых несущих балках изготавливаются углубления, в которые и вставляются ступени. По сути дела, это и является основным отличием от изделий на косоурах, когда ступеньки накладываются на несущую балку, а не вставляются в пазы.

Чтобы избежать расхождения тетив (направляющих лестницы, куда устанавливаются ступени), используются специальные крепления. В качестве фиксаторов обычно применяются:

  • деревянные тяжи (менее надёжны);
  • металлические тяжи с широкой прокладкой.

Из-за особенностей конструкции, чаще всего встречаются деревянные лестницы. Однако в последнее время начинают встречаться пластиковые модели. Также в некоторых случаях используются комбинированные разновидности. Например, пластиковые несущие балки с деревянными ступенями, или наоборот. Благодаря простоте изготовления, лестницы с врезными ступенями используются повсеместно. В большинстве случаев их можно встретить в частных домах либо в небольших дачных постройках.

Но, довольно общих моментов, стоит перейти к обзору положительных и отрицательных сторон.

Преимущества и недостатки

  • Сборная конструкция позволяет при необходимости заменить отдельные участки либо демонтировать лестничный марш полностью. Кроме того, среди лестниц на тетивах можно выделить следующие преимущества:
  • Простота монтажа. Всё, что требуется от мастера – это точность расчётов, сам же процесс сборки не отличается особой сложностью.

  • Широкие возможности для дизайна. Помимо разнообразия форм, существует множество дизайнерских решений. Например, свободное размещение балясин («столбиков» перил) или изготовление ступенек без подступеней.

Пожалуй, единственный недостаток лестниц на тетиве – высокие требования к точным расчётам и качеству работы. Неправильная проектировка или плохие крепления могут снизить надёжность соединения. В результате несущие балки могут разойтись, а ступени – выпасть из пазов.

Совет!Если вы задумали сложную конструкцию (вроде витиеватой винтовой лестницы), рекомендуем обратиться к специалистам. Спроектировать и построить такую лестницу своими руками без опыта достаточно сложно.

Типы стыковки

Для производства лестниц на тетиве используется несколько вариантов стыковки ступеней и тетивы. Однако перед изучением типов креплений следует определить, что такое проступь и подступенок:

  • проступь – это горизонтальная деталь ступени, на которую опирается нога человека при спуске или подъёме;
  • подступенок (или подступень) – это вертикальная часть ступени, которая придаёт дополнительную жёсткость и прочность конструкции.

Лестничные пролёты могут изготавливаться без подступенков, но ни одна лестница не может обойтись без проступи. Исходя из этого, стоит выделить несколько вариантов крепления ступеней и тетивы – несущей балки:

  • цельная ступень – в тетиве делаются пазы для проступи и подступенка, которые вместе образуют прямой угол;
  • цельная ступень со свесом – в несущей балке также вырезаются углубления под обе части ступеньки, но для большей жёсткости горизонтальная деталь немного выпирает над вертикальной;
  • цельный вариант с подклиниванием – в углубления для ступени и проступи для лучшего крепления вставляются клинья;

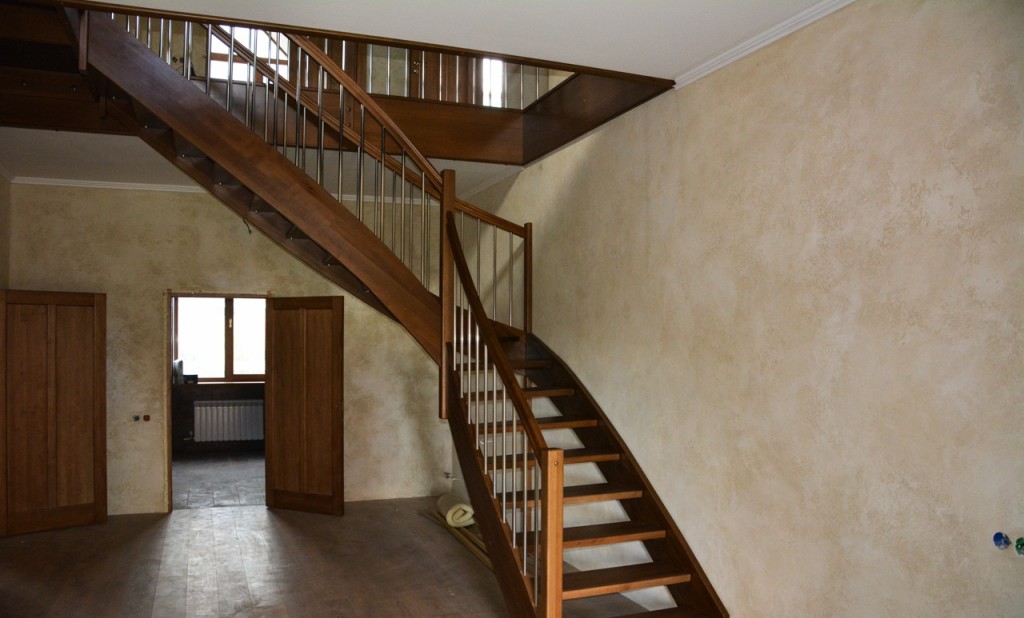

  • свободный вариант – ступень без подступёнка;
  • свободная ступень с клиньями – аналогично предыдущей разновидности, но с использованием клиньев.

Используемый материал

Разнообразие современных материалов открывает огромные возможности для создания лестницы на тетивах. Однако, в качестве материала для данного типа лестниц чаще всего используется дерево. Причина такой популярности кроется в хорошей устойчивости материала к нагрузкам и негативным воздействиям. Для некоторых людей значительным плюсом является и то, что для работы с деревом не требуется сложное и дорогостоящее оборудование, а стоимость самого материала остаётся невысокой.

Наибольшей популярностью пользуются следующие породы дерева:

  • лиственные разновидности (например, дуб, вишня, бук) – дорогие, но красивые и прочные породы;
  • хвойные сорта (ель, сосна или кедр) – стоят меньше, однако из-за выделения смолы возникают проблемы с покраской.

Помимо деревянных изделий также используются следующие типы лестничных пролётов:

  • металлические – особо прочные, но подойдут не к каждому интерьеру;

  • бетонные – используются не часто, однако смотрятся достаточно эффектно;

  • комбинированные – использование нескольких видов материала (например, дерево с металлом, металл со стеклом и т. д.).

Инструкция по созданию

Несмотря на простоту конструкции, при изготовлении лестниц на тетиве следует придерживаться определённых правил. Иначе из-за плохой устойчивости или недостатка прочности, лестничный пролёт может сломаться. Поэтому во избежание дополнительных расходов и травм, необходимо работать строго по инструкции.

Проектирование

Основная сложность в создании лестничного пролёта на тетивах – это проектирование. В первую очередь следует рассчитать длину и высоту конструкции, учитывая следующие моменты:

  • высота ступени должна быть от 15 до 20 см;
  • оптимальная ширина проступи – 30 см;
  • комфортная ширина пролёта – от 90 до 110 см;
  • чтобы во время спуска или подъёма не пришлось нагибаться, высоту просвета следует делать не менее 200 см;
  • наклон лестничного марша должен быть от 30до 40°;
  • наилучшая высота ограждения – 90 см;
  • минимальная высота тетивы – 30 см, толщина – 4 см.

Помимо общих моментов, большое значение имеет вид ступени, а также тип стыковки с тетивой.

Совет!Удобнее всего проектировать лестницу в специальном графическом редакторе, вроде AutoCAD. Здесь вы сможете создать трехмерный проект вашей будущей лестницы, что позволит избежать ошибок в дальнейшем.

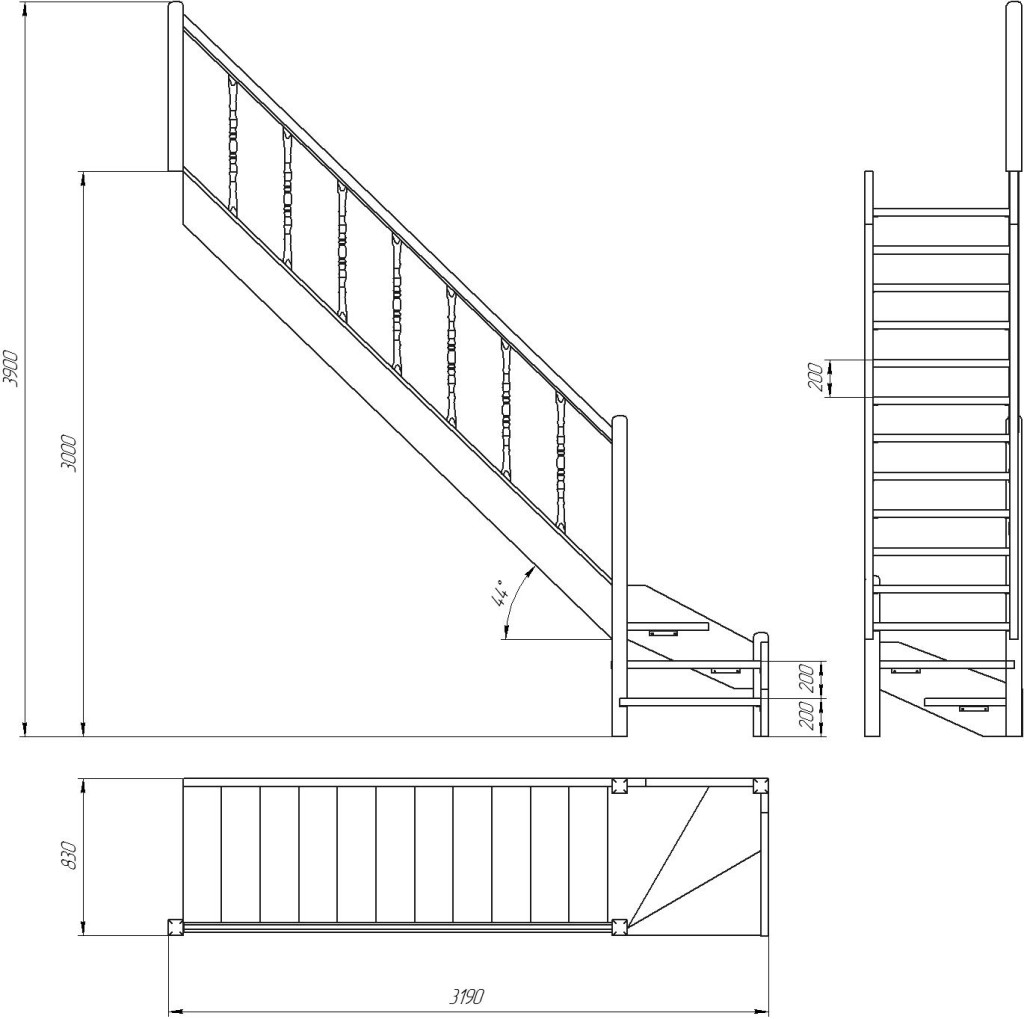

“Шпаргалка” для проектировния лестницы

Изготовление

Для создания лестничного пролёта на тетивах не требуется определённых навыков. Главное в – аккуратность и точные расчёты. Однако в этом деле не обойтись без специальных инструментов:

  • линейка (лучше металлическая или инженерная);
  • уровень;
  • электролобзик;
  • ручной фрезерный станок или стамеска с молотком;
  • дрель или шуруповёрт;
  • несколько металлических уголков

Сам процесс заключается в следующем:

  1. на двух тетивах сделать разметку под ступени;
  2. фрезерным станком или стамеской сделать углубления под ступеньки;
  3. установить несущие балки и закрепить их к полу с помощью металлических уголков;
  4. вырезать и отшлифовать ступени;
  5. смазать пазы столярным клеем и установить в них ступеньки;
  6. сделать в тетивах несколько сквозных отверстий;
  7. вставить в отверстия стальные или деревянные тяжи и закрепить их гайками с широкими прокладками;
  8. в начале и конце пролёта установить вертикальную балку, на которую будут крепиться перила;
  9. обработать лестничный марш грунтовкой от гниения или возгорания.

Процесс изготовления поворотной лестницы на тетиве

Ссылка на основную публикацию
Adblock
detector
